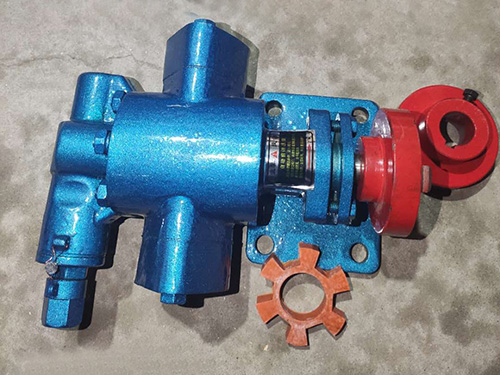

KCB系列齿轮油泵
KCB系列齿轮油泵

KCB系列齿轮油泵

产品详情

KCB系列齿轮油泵的基本组成

1、KCB系列齿轮油泵主要有泵体、齿轮、轴承座、防护阀、轴承及密封装置等机件组成。

2、泵体、轴承座等为灰铸铁件,齿轮用碳素钢材制作,亦可根据用户需要用铜材料或不锈钢材料制作

3、轴承座上有填料函室,起轴向密封作用。KCB-300~960型泵采用机械密约装置,轴承采用单列向心球轴承。

KCB系列齿轮油泵采用三个耐油橡胶圈和中间衬隔的一个挡圈组成,调节压紧盖上的两只螺母来调节密封的程度,轴承采用铜基粉末含油轴承。另外,KCB系列齿轮油泵均可采用填料密封以弹性好、低温、化学性质稳定且有自润滑性能的柔性石墨做为填料。

4、KCB齿轮油泵内装有防护阀,当泵或排出管道发生故障或误将排出阀门关闭而产生高压和高压冲击时防护阀就会自动打开,卸除部份或全部的高压液体回到低压腔,从而对泵及管道起到保护作用。

5、用弹性联轴器直接与驱动电机联接,并安装在公共铸铁底盘上。

KCB系列齿轮油泵选型几大要素:

1.所选的KCB齿轮油泵要符合装置流量、扬程、压力、温度、汽蚀流量、吸程等工艺参数的要求。

2.所选的KCB齿轮油泵满足介质特性的要求。

3.所选的KCB齿轮油泵在性能方面要稳定。

4.经济上要综合考虑到设备费、运转费、维修费和管理费的总成本低。

KCB系列齿轮油泵安装注意事项:

1.对KCB齿轮油泵各零部件进行详细检查,需符合相应的标准。

2.KCB齿轮油泵的齿轮两端面与轴中心线的垂直度、齿轮两端面的平行度均应合格;齿轮啮合情况要良好,不能有死点。

3.轴径应符合技术要求,轴套或轴承与轴径的同轴度应合格。

4.齿轮端面间隙要调整适当。

5.紧固端面螺丝时,用力要对称均匀;边紧边盘动泵头。若遇到卡涩,应松掉螺栓重新紧。

6.加填料紧压盖时,需边紧边盘动转子,不可紧得过死。

7.用手旋转联轴器不能有过紧或轻重不匀的现象。

8.KCB系列齿轮油泵的底板表面平整、清洁并能承受相应的载荷;

9.安装完毕后电动电机,确认KCB齿轮油泵的旋转方向是否与标牌上箭头指向一致。

10.在需要固定的地方要使用地脚螺栓。

KCB系列齿轮油泵性能参数表

型号

流量 Q转速 n
r/min

排出压力 p
Mpa

蚀余量
r
m
效率
η
%

电动机
m3/hL/min功率KW型号
KCB-18.31.118.314001.455441.5Y90L-4
2CY-1.1/1.45
KCB-33.3233.314201.455442.2Y100L1-4
2CY-2/1.45
kcb-553.35514000.337411.5Y90L-4
2CY-3.3/0.33
KCB-83.3583.314200.337432.2Y100L1-4
2CY-5/0.33
KCB-13581359400.335462.2Y112M-6
2CY-8/0.33
KCB-2001220014400.335464Y112M-4
2CY-12/0.33
KCB-300183009600.365425.5Y132M2-6
2CY-18/0.36
KCB-483.329483.314400.365.54211Y160M-4
2CY-29/0.36
KCB-633386339700.2864311Y160L-6
2CY-38/0.28
KCB-9605896014700.286.54318.5Y180M-4
2CY-58/0.28
KCB-1200721200740 0.6 7 4337Y280S-8
KCB-160095160098045Y280S-6
KCB-18001121800740 0.6 7.5 4355Y315S-8
KCB-2500150250098575Y315S-6
KCB-28501702850740 0.6 8 4490Y315L1-8
KCB-38002303800989110Y315L1-6
KCB-41002454100743 0.6 8 44132Y355M1-8
KCB-54003255400989160Y355M1-6
KCB-56003305600744 0.6 8 44160Y355M2-8
KCB-76004607600989200Y355M3-6
KCB-70004207000744 0.6 8 44185Y355L1-8
KCB-96005709600989250Y355L2-6
